Mehr Flexibilität bei der Sensorintegration
Mit der neuen HAL 13xy Familie adressiert TDK-Micronas genau diese Anforderungen. Die werkseitig programmierbaren Dual-Output-Hall-Effekt-Sensoren basieren auf der bewährten 3D-Hall-Technologie und ermöglichen die gleichzeitige Erfassung zweier orthogonaler Magnetfeldkomponenten.
Dadurch entsteht ein entscheidender Vorteil für Entwickler: Sensor und Magnet lassen sich deutlich flexibler im System platzieren als bei klassischen Hall-Sensoren. Die integrierten Quadratursignale mit 90° Phasenverschiebung bleiben dabei unabhängig von Luftspalt und Magnetpolabstand erhalten. Dies vereinfacht die Konstruktion von Motor- und Encoder-Systemen erheblich und reduziert den Aufwand bei Entwicklung und Kalibrierung.
Sicherheit und Robustheit für moderne Antriebe
Gerade in Automotive-Anwendungen gewinnen Functional Safety und Zuverlässigkeit zunehmend an Bedeutung. Die HAL 13xy Familie wurde deshalb speziell für anspruchsvolle Umgebungen entwickelt.
Zu den integrierten Sicherheits- und Schutzfunktionen zählen:
- Continuous Built-In Self-Test (BIST)
- Kurzschluss- und Übertemperaturschutz
- Verpolschutz bis -18 V
- Load-Dump-Festigkeit bis 40 V
- SEooC ASIL-B-Readiness gemäß ISO 26262
- AEC-Q100-Qualifizierung für Automotive-Anwendungen
Zusätzlich sorgt die hohe EMC-Festigkeit nach relevanten ISO- und IEC-Standards für einen zuverlässigen Betrieb selbst in elektromagnetisch anspruchsvollen Umgebungen.
Entwickelt für die nächste Generation elektrischer Aktuatoren
Dank der konfigurierbaren Dual-Ausgänge können die Sensoren sowohl Quadratursignale für die Drehzahlmessung als auch Speed-/Direction-Signale bereitstellen. Dies macht sie zu einer idealen Lösung für kompakte Motorsteuerungen und Encoder-Anwendungen.
Typische Einsatzbereiche sind:
- Fensterheber mit Einklemmschutz
- Sitz- und Lenksäulenverstellungen
- Schiebedachantriebe
- Heckklappenmotoren
- Ventilpositionssensorik
- Lenkwinkelerfassung und Turn-Count-Sensing
Darüber hinaus eröffnen sich Einsatzmöglichkeiten in Robotiksystemen, Smart-Home-Anwendungen und industriellen Automatisierungslösungen, in denen präzise Bewegungssteuerung auf engem Raum gefragt ist.
Von Automotive bis Robotik
Die zunehmende Elektrifizierung von Fahrzeugen, die Verbreitung intelligenter Aktuatoren und der Trend zu immer kompakteren Antriebssystemen erhöhen den Bedarf an robusten und platzsparenden Sensorkonzepten. Mit ihrer Kombination aus 3D-Hall-Technologie, integrierter Quadraturfunktion, hoher Robustheit und Automotive-Qualifizierung bietet die HAL 13xy Familie eine zukunftssichere Plattform für moderne Motion-Control-Anwendungen – von der Elektromobilität über Smart-Home-Geräte bis hin zur industriellen Robotik.
Key Facts
- Werkseitig programmierbare Dual-Output-3D-Hall-Effekt-Sensoren
- Integrierte Quadratursignale für Drehzahl- und Richtungsbestimmung
- Flexible Sensor- und Magnetplatzierung
- Phasenlage unabhängig von Luftspalt und Polabstand
- Versorgungsspannung von 3 V bis 24 V
- AEC-Q100 qualifiziert
- SEooC ASIL-B ready nach ISO 26262
- Continuous Built-In Self-Test (BIST)
- Kurzschluss-, Übertemperatur- und Verpolschutz

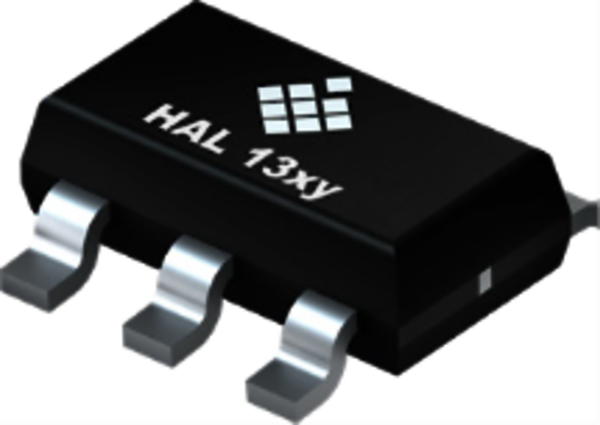

- Kompaktes 5-Pin-SOT23-Gehäuse
- Temperaturbereich von -40 °C bis +150 °C
- Verfügbar bei Rutronik unter www.rutronik24.com
Weitere Informationen zur HAL 13xy Familie von TDK Micronas und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
