Rutronik Adapter Board – RAB7 für AI-powered Sensorfusion

Das Next-Gen Adapter Board für Sensorfusion

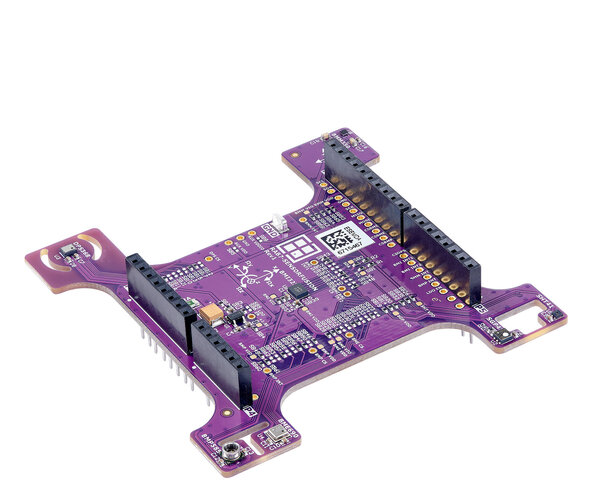

Das Adapter Board RAB7 – Sensorfusion bietet im Vergleich zu seinem Vorgänger, dem Adapter Board RAB1 – Sensorfusion, alle Sensoren der nächsten Generation unserer Hersteller. Profitieren Sie mit dem RAB7 von einem Arduino-Shield-Adapter für Umgebungs- und Inertialsensoren von Infineon, Sensirion und Bosch zur Evaluierung und zum Prototyping. Die Stromversorgung (3,3 V) erfolgt über Arduino-Header. Alle Sensoren sind für den Betrieb an I2C- und SPI-Schnittstellen über Arduino-kompatible ADAM-TECH-Stecker konfiguriert. Jeder einzelne Sensor kann von der Stromversorgung und den I2C-Schaltkreisen durch das Ablöten von Lötbrücken getrennt werden. So wird ermöglicht, dass nur jener Sensor verwendet wird, der für eine bestimmte Anwendung im Bereich Sensorfusion benötigt wird.

Sensorfusion als Zukunft und Basis Künstlicher Intelligenz

Um das Beste bei der Entwicklung von Sensorfusionsapplikationen herauszuholen, vereint das RAB7 die besten Komponenten auf einem Board. So unter anderem

  • Digitaler XENSIVTM barometrischer Drucksensor DPS368XTSA1 von Infineon,
  • digitaler Drucksensor BMP585 von Bosch,
  • Innenraumluftqualitätssensor für VOC-Messungen von Sensirion, der SGP41-D-R4,
  • Bosch's digitaler Gas-, Druck-, Temperatur- und Feuchtigkeitssensor mit geringem Stromverbrauch und KI, der BME690,
  • BMI323 von Bosch, eine intelligente 6-Achsen-Inertialmesseinheit, und
  • Sensirion's SHT41-AD1B-R2, ein hochpräziser Sensor für relative Luftfeuchtigkeit und Temperatur mit geringem Stromverbrauch.

Profitieren Sie vom BMM350, dem 3-Achsen-Magnetsensor von Bosch. Mit diesem Sensor ist nun eine 9-achsige absolute Orientierung für die Navigation möglich, anstatt nur eine relative, da auch das Erdmagnetfeld erfasst werden kann.



„Mit dem RAB7 erhalten Ingenieure im Bereich Sensorik eine Auswahl an erstklassigen Umweltsensoren zur Erfassung und Kombination aller wichtigen Parameter für modernste Sensorfusionsanwendungen mit oder ohne Einsatz von KI.“

– Stephan Menze, Head of Global Innovation Management bei Rutronik

Vorteile auf einen Blick:

  • Modernste Sensoren für alle Sensorfusionsanwendungen
  • Zugriff auf alle Pins über mitgelieferte Stiftleisten
  • Das RAB7 funktioniert auf jedem Evaluation Board mit Arduino-Schnittstelle und passt perfekt auf unsere Base Boards RDK2 und RDK3

Zielmärkte und Anwendungen:

  • Building Automation
  • Professional Kitchen
  • HVAC
  • Smart Farming

Komponenten:

Beschreibung::

DPS368XTSA1

Digitaler barometrischer Drucksensor von Infineon

BMP585

Digitaler Drucksensor von Bosch

SGP41-D-R4

Innenraumluftqualitätssensor von Sensirion für VOC-Messungen

BME690

Digitaler Gas-, Druck-, Temperatur- und Feuchtigkeitssensor mit geringem Stromverbrauch und KI von Bosch

SHT41-AD1B-R2

Hochpräziser Sensor für relative Luftfeuchtigkeit und Temperatur mit geringem Stromverbrauch von Sensirion

BMI323

Intelligente 6-Achsen-Inertialmesseinheit mit geringem Stromverbrauch von Bosch

BMM350

3-Achsen-Magnetsensor von Bosch



I2C- und SPI-Interface über Arduino-kompatible ADAM TECH Steckverbinder



Prüfpunktstecker für ein Massesignal von Keystone Electronics

Eine Entwicklungsumgebung für unzählige Smart Home- und Smart Farming-Anwendungsfälle

Dank der Arduino-Schnittstelle lässt sich das Adapter Board RAB7 einfach mit anderen Base Boards und Adapter Boards von Rutronik System Solutions kombinieren. Das modulare Konzept ermöglicht eine Vielzahl von Ansätzen, um Ihr Entwicklungsprojekt schnell, kostengünstig und einfach, aber dennoch technisch anspruchsvoll zu realisieren. Mit der Kombination aus RDK3 und RAB7 ist es zum Beispiel möglich, eine lokale Nutzung über Bluetooth® Low Energy für drahtlose Sensorikanwendungen im Innen- und Außenbereich zu realisieren.

Diese Flexibilität vereinfacht nicht nur den Entwicklungsprozess, sondern erhöht auch das Innovationspotenzial, da verschiedene Kombinationen und Konfigurationen möglich sind. Egal, ob Sie an einem einfachen Projekt oder einer komplexen Anwendung arbeiten, dank des stapelbaren Designs haben Sie alle Werkzeuge zur Hand, die Sie benötigen, um Ihre Anwendung erfolgreich zu testen.
