Neuer 1-Stufen Filter für 3-Phasen Systeme: FPAC RAIL-Serie mit geringen Ableitströmen von Schurter bei Rutronik

03.07.2025 Product News

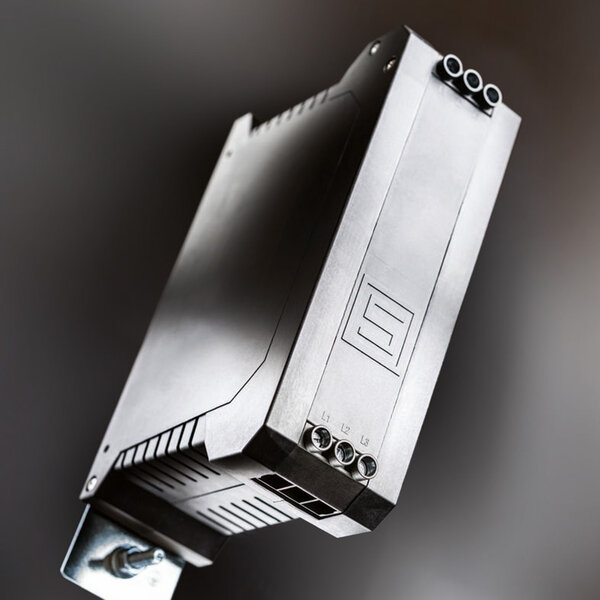

Ab sofort führt Rutronik eine neue 3-Phasen-Filterreihe für DIN Rail-Montage, FPAC RAIL von Schurter, im Portfolio. Das schlanke Gehäuse mit gerade einmal 44 mm in der Breite benötigt äußerst wenig Platz auf der Montageschiene im Schaltschrank. Erhältlich ist der einstufige Filter als Standardvariante oder mit hoher Dämpfung (High Performance: HP). Eine Metallgrundplatte gewährleistet eine exzellente Erdverbindung auf die Schiene. Vor allem überzeugt die FPAC RAIL-Serie durch ihren geringen Ableitstrom von gerade mal 1,3 mA. Die neue Filterreihe von Schurter ist unter www.rutronik24.com erhältlich.

Eine Herausforderung bei Schaltschränken für industrielle Anwendungen im 3-Phasen-Bereich, z. B. für Motorantriebe oder Steuerungen, ist der Platzbedarf der Komponenten. Die FPAC RAIL-Serie begegnet dieser Problematik mit einer kompletten Filterneukonstruktion. Die neue, einstufige Filterserie ist mit Leiterplatte in einem Kunststoffgehäuse aufgebaut. Sie verfügt über Schraubklemmen für die drei Phasen und eine Klemme an der Metallgrundplatte für die optimale Erdverbindung zur Schiene.

In der Standard-Ausführung mit Ferritkernen punkten die neuen Filter mit einem sehr guten Dämpfungsverhalten von bis zu 85 dB, was bereits deutlich (10-15 %) über vergleichbaren Alternativen liegt. Bei der optionalen HP-Ausführung mit nanokristallinen Kernen kann das Dämpfungsverhalten im Frequenzbereich 10 – 300 kHz um bis zu weitere 8 dB gesteigert werden.

Alle 16 Varianten sind von -40 °C bis +100 °C einsetzbar. Die Filter sind für Stromstärken von 3 A bis 32 A bei maximal 520 VAC gemäß IEC- und UL-Norm ausgelegt. Sie sind ENEC- sowie cURus-zertifiziert und eignen sich für Anwendungen gemäß IEC 62368-1.

Benefits im Überblick:

  • Schlankes Gehäuse (44 mm Breite)
  • Geringe Ableitströme: 1,3 mA
  • Metallgrundplatte für optimale Erdverbindung zur Schiene
  • Filtervarianten mit Standard und hoher Dämpfung
  • Einfache Aufschnappmontage
  • Betriebstemperatur: -40 °C bis +100 °C
  • 3 A bis 32 A bei maximal 520 VAC

Anwendungsbeispiele:

  • Für 3-Phasen-Industrieanwendungen im Schaltschrank
  • Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1
  • Geräte mit hoher EMV-Belastung (Schaltnetzteile, Umrichter u.ä.) wie z. B.
    • Industrie- oder Maschinensteuerungen
    • Labortechnik
    • Telekommunikationstechnik
    • IT-Geräte

Weitere Informationen zur FPAC RAIL-Serie von Schurter und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
