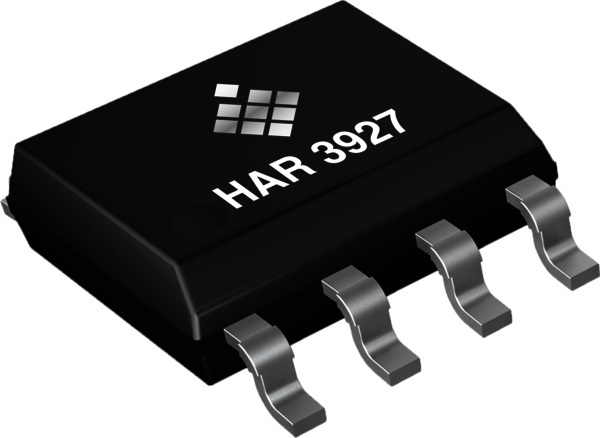

Der ISO26262-konforme HAR3927 bietet volle Redundanz, da er aus zwei unabhängigen gestapelten Chips in einem sehr kleinen 8-Pin-SOIC8-SMD-Gehäuse besteht und ein hochauflösender Positionssensor für hochgenaue Positionsmessungen ist. Der HAR3727 bietet ein lineares, ratiometrisches Analogausgangssignal mit integrierter Drahtbrucherkennung, die mit Pull-Up- oder Pull-Down-Widerständen arbeitet, sowie einen SAE J2716-konformen SENT-Ausgang gemäß Rev. 4.
Durch die On-Chip-Signalverarbeitung wird aus zwei Magnetfeldkomponenten ein Winkel berechnet und in ein Ausgangssignal umgewandelt. Dies ermöglicht eine Reihe potenzieller Anwendungen für die Positionserkennung, wie z. B. Weitwinkel-, Winkel- oder Durchgangswellenwinkelmessungen.
TDK-Micronas bietet ein benutzerfreundliches Evaluierungskit für das Engineering, bestehend aus einer LabView-Programmiersoftware und dem TDK-MSP V1.x oder einem USB-Programmierkit.
Merkmale
- Versorgungsspannung von 4,5V bis 5,5V
- Vom Kunden wählbarer Analog- oder SENT-Ausgang
- SENT nach SAE J 2716 rev.4
- ASIL-B ready (SEooC nach ISO 26262)
- Konfigurierbare Ausgangsanstiegsgeschwindigkeiten
- Programmierbare Ausgangskennlinie mit 17 variablen oder 33 äquidistanten verteilten Sollwerten
- Betriebstemperatur -40 °C bis 150 °C
- Programmierung über den Sensorausgang
Anwendungen
Lineare Bewegungsmessungen in Doppelkupplungsgetrieben, Motorhubsensoren, Kupplungspedal sowie Zylinder- und Ventilstellungsmessungen
Drehstellungsmessung in Gangwählern, Drehwählern mit Push-Funktion, Hinterachsen Lenkung, elektronischer Drosselklappensteuerung, Gaspedal etc.
