Die steigenden Anforderungen an moderne elektronische Systeme – insbesondere in Automotive- und Industrieanwendungen – führen zu einer wachsenden Nachfrage nach hochpräzisen und schnellen Analogbausteinen. Für die Verstärkung von Sensorsignalen ist es entscheidend, Signalfehler und Verzögerungen zu minimieren und gleichzeitig eine hohe Effizienz sicherzustellen.
Mit den Serien TLRx728 und BD728x adressiert ROHM genau diese Anforderungen. Die Operationsverstärker zeichnen sich durch eine ausgewogene Kombination aus niedriger Offsetspannung, geringem Rauschen und hoher Slew Rate aus. Während die TLRx728-Serie eine besonders niedrige Eingangsoffsetspannung von typischerweise 150 µV bietet, liegt dieser Wert bei der BD728x-Serie bei 1,6 mV. Beide Serien erreichen eine Rauschdichte von 12 nV / √Hz bei 1 kHz sowie eine Slew Rate von 10 V / µs, was eine präzise und schnelle Signalverarbeitung ermöglicht.
Dank Rail-to-Rail-Ein- und Ausgang kann der verfügbare Versorgungsspannungsbereich optimal ausgenutzt werden, wodurch ein großer Dynamikbereich realisiert wird. Dies ist insbesondere in Anwendungen mit begrenzter Versorgungsspannung ein entscheidender Vorteil.
Ein weiterer Vorteil ist die hohe Flexibilität der Serien: Neben verschiedenen Kanalvarianten (1-, 2- und 4-Kanal) steht eine breite Auswahl an Gehäusen zur Verfügung. Dies erleichtert die Integration in unterschiedlichste Designs und ermöglicht eine optimale Anpassung an Applikation und Leiterplattenlayout.
Die Operationsverstärker eignen sich insbesondere für Sensor-Signalverarbeitung, Strommessschaltungen, Motorsteuerungen sowie Überwachungssysteme für Stromversorgungen. Dabei wurde bewusst ein ausgewogenes Verhältnis zwischen Performance und Vielseitigkeit geschaffen, sodass die Bausteine nicht auf einzelne Spezialanwendungen beschränkt sind, sondern flexibel in verschiedensten Systemen eingesetzt werden können.
Zusätzliche Benefits:
- Niedrige Eingangsoffsetspannung (bis zu 150 µV typ.) für hohe Präzision
- Geringes Rauschen (12 nV / √Hz bei 1 kHz)
- Hohe Slew Rate (10 V/µs) für schnelle Signalverarbeitung
- Rail-to-Rail-Ein- und Ausgang für maximalen Dynamikbereich

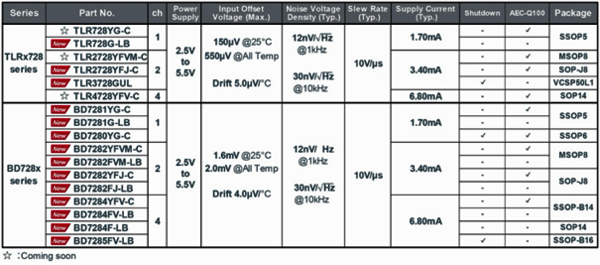

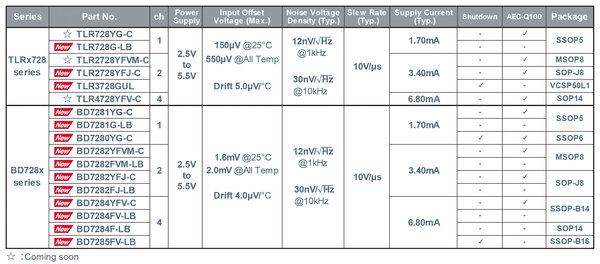

- Verfügbar als 1-, 2- und 4-Kanal-Varianten

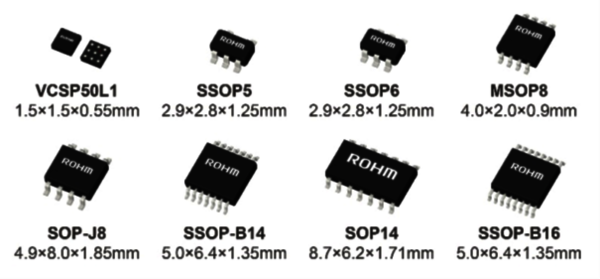

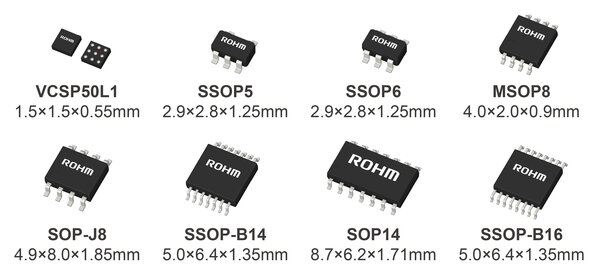

- Breite Auswahl an Gehäusen für flexible Integration
- Ausgewogenes Verhältnis von Performance und Vielseitigkeit
- Geeignet für Automotive-, Industrie- und Consumer-Anwendungen
Anwendungsbeispiele:
- Sensor-Signalverarbeitung
- Strommess- und Überwachungsschaltungen
- Motorsteuerungen
- Power-Supply-Monitoring
- Industrie- und Automatisierungssysteme
- Automotive-Elektronik
- Consumer-Anwendungen
Weitere Informationen zu den TLRx728- und BD728x-Serie von ROHM und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
