Der TLP3414S weist einen maximalen Einschaltwiderstand von 3 Ω auf, der TLP3431S sogar nur 1,2 Ω. Bei beiden Varianten beträgt die typische Ausgangskapazität 6,5 pF – ein entscheidender Faktor zur Reduktion hochfrequenter Signalverluste im ausgeschalteten Zustand. Die Spannungs- und Stromwerte in der EIN- und AUS-Phase betragen beim TLP3414S 40 V / 250 mA, beim TLP3431S 20 V / 450 mA.

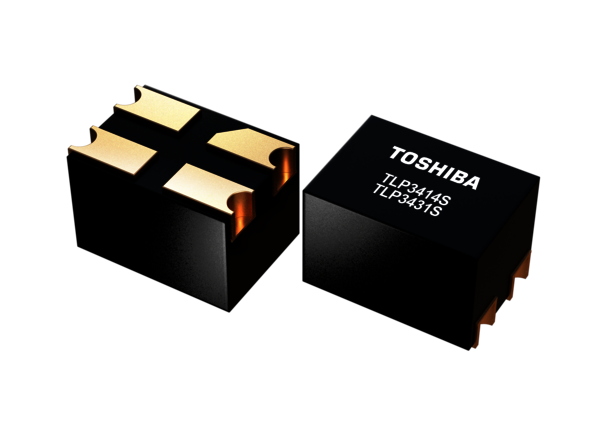

Beide Photorelais verfügen über ein platzsparendes S-VSON4T-Gehäuse mit Abmessungen von nur 1,45 mm × 2,0 mm × 1,3 mm. Dies unterstützt nicht nur die Miniaturisierung moderner Testsysteme, sondern verbessert auch die thermische und elektrische Performance durch kürzere Signalwege.
Benefits auf einen Blick:
- Schnellere Schaltzeiten: Bis zu 62 % kürzere Einschaltzeiten im Vergleich zu Vorgängermodellen (nur 150 μs)
- Kompaktes Design: Neues S-VSON4T-Gehäuse spart rund 20 % Platinenfläche
- Hohe Schaltleistung:
- TLP3414S: 40 V / 250 mA
- TLP3431S: 20 V / 450 mA
- Niedriger ON-Widerstand:
- TLP3414S: max. 3 Ω
- TLP3431S: max. 1,2 Ω
- Geringe Ausgangskapazität: Typisch 6,5 pF
- Optimierte optische Kopplung:
- Verbesserte Infrarot-LEDs und Photodiodenarrays für hohe Effizienz
Anwendungsbeispiele:
- Pin-Elektronik von automatischen Testgeräten (ATE)
Weitere Informationen zur TLP3414S und TLP3431S von Toshiba und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
