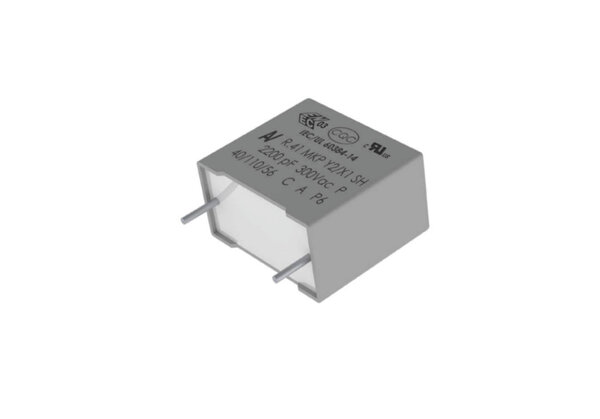

Die Y2/X1-Folienkondensatoren der R41P-Serie bestehen aus einer metallisierten Polypropylenfolie, umhüllt von selbstverlöschendem Harz. Dadurch erfüllt das Gehäuse die Anforderungen der Brennbarkeitsklasse UL 94 V-0.
Sie sind geeignet für die Verwendung in einem Betriebstemperaturbereich von -40 °C bis +125 °C, wobei sich die Betriebstemperatur wie folgt definiert: Umgebungstemperatur + Eigenerwärmung + Temperaturanstieg durch Wärmestrahlung von anderen Wärmequellen. Die kumulierte Betriebszeit des R41P bei +125 °C kann bis zu 500 Stunden betragen, wobei die Kapazitätsdrift weniger als 10 % beträgt – bei einer Betriebstemperatur von 85 °C beträgt die Betriebszeit des Kondensators bis zu 100.000 Stunden.
Für eine optimale Funktionalität empfiehlt der Hersteller das Anlegen einer Nennspannung (Vr) von 300 VAC (50/60 Hz) und einer Gleichspannung von 1.200 VDC. Sowohl die maximale Gleich- als auch die Effektivwechselspannung (50/60 Hz) und der Spitzenwert einer Impulsspannung kann bei jeder Temperatur zwischen der geringst möglichen und der Nenntemperatur kontinuierlich an einen Kondensator angelegt werden.
Zusätzliche Benefits:
- Kapazitätsbereich: 0,001 μF - 2,2 µF
- Kapazitätstoleranz: ±10 % und ±20 %
- Entspricht den Normen: ENEC, UL, cUL, CQC
- Geeignet für raue Umgebungen
- THB-Klasse: 85 °C | 85 % R.H. | 500 h 300 VAC Grad IIB gemäß IEC
- 100%ige Prüfung im Werk bei 3.700 VDC
- Rastermaß: 10,0 mm - 37,5 mm
Anwendungsbeispiele:
- AC-Eingang Y2/X1
- HVDC-Filter
- Dreiphasiger Ausgangsfilter
- 3-Phasen-USV
- Automobil OBC, DC/DC
- Solar-Wechselrichter & Energiespeicher
- Ladestationen
Weitere Informationen der R41P-Serie von KEMET und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
