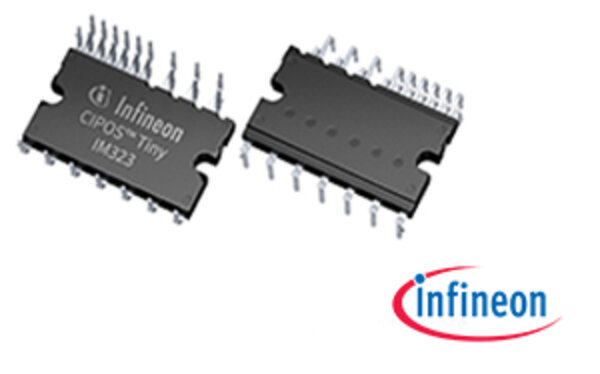

Das CIPOS™ Tiny 600 V, 15 A dreiphasiges IGBT-basiertes intelligentes Leistungsmodul verfügt über eine optimierte Leistung und einen kompakten Formfaktor für eine Wechselrichterleistung von bis zu 1,5 HP. Das neue Mitglied der IM323-Familie wurde speziell für Raumklimatisierungs- und Haushaltsgeräteanwendungen entwickelt.
Der energieeffiziente CIPOS™ Tiny ist eine Familie fortschrittlicher IPMs (Intelligent Power Modules), die mit dem Fokus auf höhere Moduleffizienz und langfristige Zuverlässigkeit entwickelt wurde. Durch die Kombination der Vorteile der fortschrittlichen Trench-IGBT-Technologie und des optimierten Gehäusedesigns ist es uns gelungen, einen klassenbesten Wirkungsgrad und eine verbesserte Zuverlässigkeit zu erzielen und gleichzeitig die Systemgröße und -kosten zu minimieren. Durch die Integration von diskreten Leistungshalbleitern und Treibern in einem Gehäuse können Entwickler den Zeit- und Arbeitsaufwand für das Design reduzieren und so die Markteinführungszeit erheblich verkürzen.
Merkmale
- TRENCHSTOP™ RC-D2
- C5SOI 3-Phasen-Treiber mit einem Gate
- Betriebsbereich von 1 bis 20 kHz
- Maximale Sperrschichttemperatur 175° C für den RC-D2
- Kurzschlussfestigkeit mindestens 3μs
- Voller DIP-Gehäuse 32,8x18,8 mm
- Pin-kompatible Lösung
- Für Zielanwendungen in MHA, insbesondere für und RAC-Kompressoren bis zu 1,5 PS
Vorteile
- Bewährte und verbesserte Robustheit des Gehäuses für hohe Zuverlässigkeit
- Vollständige Inhouse-Produktion im Front-End und Back-End für Liefersicherheit
- Modernste Schalter- und Gate-Treiber-Technologie für beste Leistung
- Entwickelt für schnelle Markteinführung
Ziel-Anwendungen
- Haushaltsgeräte
- Industrielle Motorantriebe und Steuerungen
- Klimaanlagen in Wohngebäuden - Motor-, Systemsteuerung und Überwachung
Wettbewerbsvorteil
- Bewährte und verbesserte Robustheit des Gehäuses für hohe Zuverlässigkeit
- Vollständige Eigenproduktion im Front-End und Back-End für Liefersicherheit
- Neueste Schalter- und Gate-Treiber-Technologie für beste Leistung
- Einfache Entwicklung und kurze Markteinführungszeit
