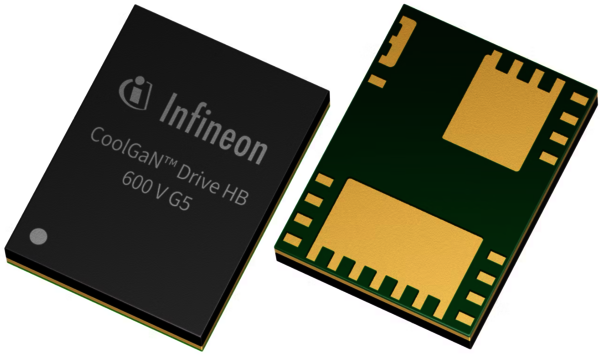

Die CoolGaN™ Drive HB 600 V G5 kombiniert zwei CoolGaN™ Transistoren 600 V G5 mit einem integrierten High-Side-/Low-Side-Gate-Treiber inklusive Level-Shifter und Bootstrap-Diode. Durch diesen hohen Integrationsgrad reduziert die Lösung den externen Schaltungsaufwand erheblich, vereinfacht das Layout und trägt zu einer schnellen und reproduzierbaren Systemintegration bei.
Das kompakte TFLGA-27-Gehäuse (6 × 8 mm) ermöglicht eine hohe Leistungsdichte bei gleichzeitig geringem Platzbedarf. Die integrierte Treiberstufe unterstützt eine PWM-kompatible Ansteuerung sowie eine einstellbare dv/dt-Steuerung, wodurch sich Schaltverhalten und EMV-Eigenschaften gezielt optimieren lassen.
Dank der GaN-typischen zero reverse-recovery charge (Zero-Qrr) sowie einer sehr kurzen Propagationsverzögerung von typischerweise 98 ns mit geringem Kanal-Mismatch eignet sich die CoolGaN™ Drive HB 600 V G5 besonders für hochfrequente und effiziente Leistungswandler. Der integrierte Gate-Treiber wird über eine einzelne 12-V-Versorgung betrieben und zeichnet sich durch eine schnelle UVLO-Recovery aus, was einen stabilen Betrieb auch unter dynamischen Lastbedingungen unterstützt.
Die Baureihe ist JEDEC-qualifiziert und für den Einsatz in anspruchsvollen Umgebungen ausgelegt. Typische Zielanwendungen finden sich in den Bereichen Verbraucher, Industrie und leichte Elektrofahrzeuge, in denen hohe Effizienz, kompakte Bauformen und kurze Time-to-Market entscheidend sind.
Benefits im Überblick
- Hochintegrierte GaN-Halbbrückenlösung mit zwei 600-V-GaN-Transistoren und Gate-Treiber
- Reduzierter Schaltungs- und Layoutaufwand
- Kompaktes TFLGA-27-Gehäuse (6 × 8 mm)
- Zero-Qrr-Eigenschaften für hohe Effizienz und geringe Schaltverluste
- Sehr kurze Propagationsverzögerung (typ. 98 ns) mit geringem Kanal-Mismatch
- PWM-kompatible Ansteuerung und einstellbare dv/dt-Steuerung zur EMV-Optimierung
- Single-Supply-Gate-Treiber (12 V) mit schneller UVLO-Recovery
- JEDEC-qualifiziert für industrielle und energiebezogene Anwendungen
Typische Einsatzgebiete
- Motorantriebe: Motorantriebssysteme mit geringem Stromverbrauch
- SMPS: Schaltnetzteile für Anwendungen mit geringem Stromverbrauch
- Leistungstopologien:
- AC/DC-, DC/DC- und DC/AC-Wandler
- Einphasige oder mehrphasige Wechselrichter
- LLC-Resonanzwandler
- Synchrone Buck/Boost-Wandler
Weitere Informationen zur CoolGaN™ Drive HB 600 V G5-Familie von Infineon und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
