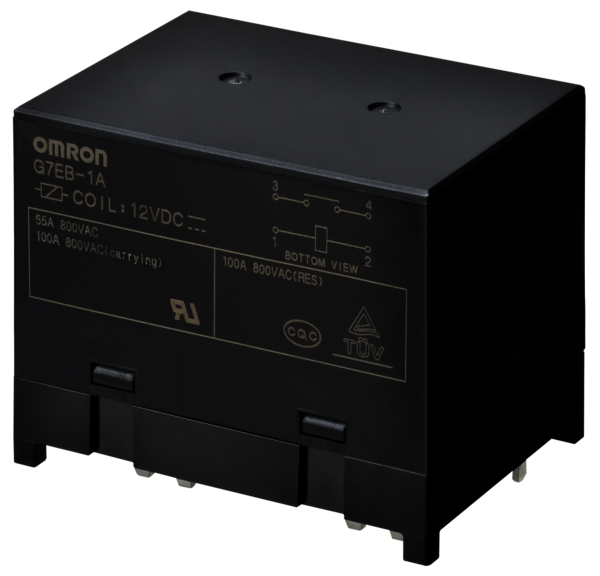

Immer cool bleiben: Platzsparendes Hochleistungsrelais G7EB von Omron bei Rutronik

17.02.2022 Know-How

Reduzierte Wärmeentwicklung: Der besonders niedrige Kontaktwiderstand von 5 mΩ ermöglicht eine deutlich geringere Wärmeentwicklung innerhalb des OMRON G7EB. So steigt die Temperatur bei einem Übertragungsstrom von 100 A auf gerade einmal 40 °C an. Dadurch minimiert sich auch der Energieverlust spürbar. Das Relais hat eine Schaltleistung von bis zu 100 A bei 800 VAC, sowie 100 A bei 60 VDC. Es ist besonders geeignet für Stromverteilungssysteme (PCS), unterbrechungsfreie Stromversorgung (UPS), EV-Ladegeräte und Wechselrichter sowie für Test- und Messgeräte, wie z. B. für die Halbleiterprüfung. Die Hochleistungsrelais von Omron sind unter www.rutronik24.com erhältlich.

Durch den kühlen Betrieb des Relais kann auf weitere Kühlkörper verzichtet werden, was eine reduzierte Gesamtgröße des Systems ermöglicht. Umgebungstemperaturen von bis zu 85 °C sind problemlos für die Funktionalität des Bauteils.

Das G7EB kommt mit Abmessungen von 40,5 x 50,5 x 37 mm und ist sowohl mit Industriestandard- als auch mit OMRON-spezifischen Pin-Layouts erhältlich.



Wesentliche Merkmale:

  • Schaltleistung von bis zu 100 A bei 800 VAC sowie 100 A bei 60 VDC
  • Umgebungstemperatur 85 °C
  • 10 kV Impulsspannungsfestigkeit
  • Kontaktabstand ≥ 3,6 mm
  • 40,5 x 50,5 x 37 mm




Weitere Informationen zu den Hochleistungsrelais G7EB von Omron und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.

Ansprechpartner & Kontakt Rutronik:
Norman Majer | Product Sales Manager Mechanics
+49 7231 801 4833 |



The high-performance power relay impresses with its low contact resistance, which significantly reduces heat generation.
