Optimiert für maximale Effizienz und kompakte Größe ist der nPM1304 über eine I2C-kompatible Zweidrahtschnittstelle (TWI) konfigurierbar. Diese Schnittstelle ermöglicht den einfachen Zugriff und die Konfiguration einer Reihe fortschrittlicher Systemverwaltungsfunktionen, einschließlich integrierter Hard-Reset-Funktionalität für einen oder zwei Taster, präziser Batterieladezustand, Watchdog auf Systemebene, Warnung bei Stromausfall und Wiederherstellung nach einem fehlgeschlagenen Bootvorgang.

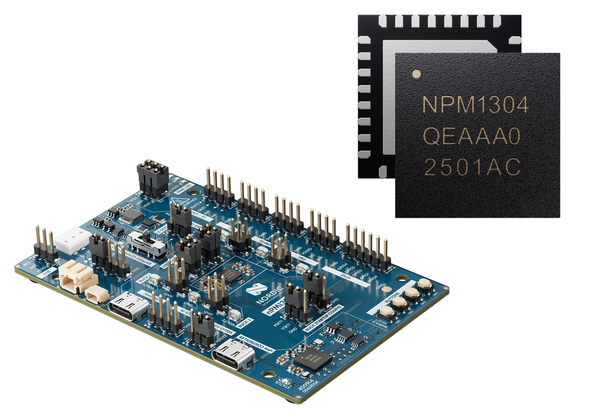

Diese Funktionen werden normalerweise als diskrete Komponenten in Embedded-Designs implementiert. Der nPM1304 integriert sie jedoch in ein einziges, kompaktes Gehäuse, was das Systemdesign vereinfacht und die Anzahl der erforderlichen Komponenten reduziert. Das zugehörige Evaluation Kit nPM1304-EK erleichtert Entwicklern die Umsetzung geplanter Designs zusätzlich. Der nPM1304 verwaltet die Stromversorgung für die drahtlosen Systems-on-Chips (SoCs) der Serien nRF52, nRF53 und nRF54 von Nordic, sowie für andere Mikrocontroller (MCUs) mit extrem niedrigem Stromverbrauch.
Zusätzliche Benefits:
- Hocheffizienter PMIC mit integrierten Systemmanagement-Funktionen
- Unterstützt modellbasierte Präzisions-Tankanzeige, die auf dem Host läuft
- Watchdog und Boot-Timer
- Warnung bei Stromausfall
- Hard-Reset mit einem oder zwei Tastern
- 4 - 100 mA Batterieladegerät
- Unterstützt Li-Ionen-, Li-Polymer- und LiFePO4-Akkus
- Vier individuell ansteuerbare Stromschienen
- Zwei hocheffiziente Abwärtsregler mit 200 mA Strombegrenzung
- Zwei 100 mA Lastschalter oder 50 mA LDOs
- Eingangsregler mit USB-Unterstützung
- USB-C-kompatibel
- Ship- und Hibernate-Modus
- Fünf GPIOs und drei LED-Treiber
Betriebstemperatur von -40 °C bis 85 °C
Anwendungsbeispiele:
- Smarte Ringe
- Smarte Brillen
- Gesundheits- und Fitnesssensoren und Monitoring-Geräte
- Intelligente/Niedrigenergiesensoren
- Fitness-Tracker
Weitere Informationen zum nPM1304 von Nordic Semiconductor und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
