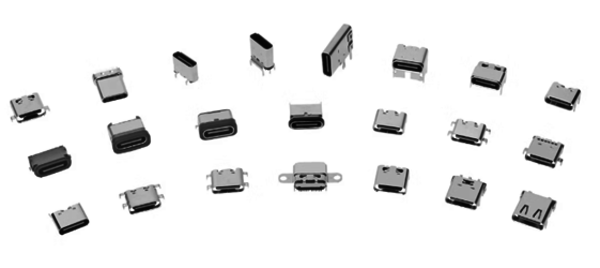

Dank kompakter Bauform, IPX8-zertifizierter Varianten und hoher mechanischer Robustheit (bis zu 10.000 Steckzyklen) eignen sich die Komponenten besonders für Anwendungen, bei denen Zuverlässigkeit und Dauerbetrieb im Fokus stehen. Verschiedene Montageoptionen – darunter vertikale, Top- und Mid-Mount-Versionen – bieten größtmögliche Designflexibilität auf engem Raum.
Zusätzliche Benefits:
- USB4-kompatibel: Datenübertragungsraten bis 40 Gbit/s
- Power Delivery-fähig: Bis zu 100 W Ladeleistung (5,0 A / 20 V)
- Metallverstärkter Steckbereich für hohe Steckzyklenzahl (bis zu 10.000 Steckzyklen)
- Steckkraft auf PCB: 0
- Steckkraft: 5 bis 20 N
- Trennkraft: 8 bis 20 N (1 bis 30 Zyklen); 6 bis 20 N (nach 10.000 Zyklen)
- Buchsen mit Flüssigkeitsschutz gemäß IPX8, dank LSR-Verguss (Flüssigsilikonkautschuk)
- Varianten mit 6, 14, 16 oder 24 Kontakten verfügbar
Übersicht der elektrischen Spezifikationen:
| Eigenschaft | Wert | Gilt für Artikelnummern |
| Max. Spannung | 30 V (DC/AC) | Alle |
| Max. Stromstärke | 3,0 A | 217175, 217176, 217177, 217178 |
| 5,0 A | 105450, 105455, 201267, 105444, 204711, 213083, 213716, 216989, 216990, 217179, 217180, 217182, 217183, 217184, 217804, 203615 | |
| 6,0 A | 202410 | |
| Kontaktwiderstand (max.) | 40 mΩ (initial); 50 mΩ nach Test | 105450, 105454, 105455, 201267, 105444, 204711, 213083, 217804, 203615 |
| 40 mΩ (initial); 10 mΩ nach Test | 202410 | |
| 30 mΩ (initial); 10 mΩ nach Test | 213716 | |
| Spannungsfestigkeit | 100 V AC | 105450, 105454, 105455, 201267, 105444, 204711, 213083, 213716, 217804, 203615 |
| 500 V AC | 202410 | |
| Isolationswiderstand (min.) | 100 MΩ | 105450, 105454, 105455, 201267, 105444, 204711, 213083, 213716, 217804, 203615 |
| 1000 MΩ (initial); 100 MΩ nach Umwelttest | 202410 |
Anwendungsbeispiele:
- Tragbare Medizingeräte (z. B. Glukometer, Inhalatoren)
- Smart Home- und (I)IoT-Komponenten
- AR/VR-Endgeräte und Wearables
- Industrieelektronik, Mess- und Prüfgeräte
- Kassensysteme und Projektoren
Weitere Informationen zu den USB-C Steckverbindern von Molex und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
