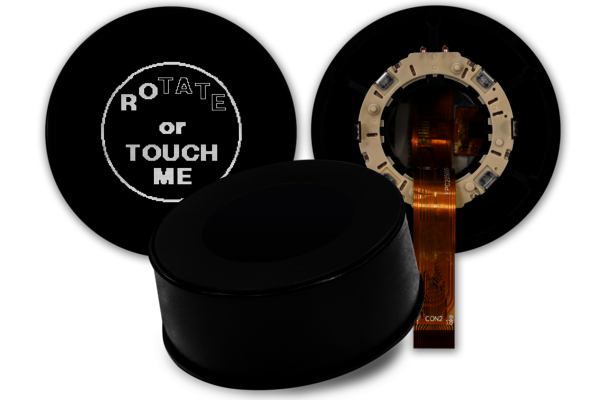

Das OLED-Modul arbeitet mit dem SSD1327, einem Single-Chip-CMOS-OLED/PLED-Treiber mit Controller speziell für organische/polymere lichtemittierendes Dioden-Punktmatrix-Grafikdisplaysysteme, welcher 4-polige SPI- und I2C-Schnittstellen unterstützt.
Mit einer Oberflächenhärte von 6H (Mohs Härteskala) ausgestattet, agiert das PCAP-Touchpanel über den IT7259, einem Controller mit 24/13-Kanal-Kapazitätssensoren, der sowohl die I2C-Schnittstelle als auch 1-Point-Touch unterstützt.
Die Auflösung beträgt 128×128 Pixel. Mit Weiß, Gelb und Himmelblau stehen drei Leuchtfarben zur Auswahl. Zudem verfügt es über 4-Bit-Graustufen, was 16 Graustufen ermöglicht, die z. B. über unterschiedliche Intensitäten informieren können.
Weitere Spezifikationen:
- Modul-Abmessung: Ø56 × 21.56 mm
- Pixel-Größe: 0.210 × 0.210 mm
- Pixel-Abstand: 0.235 × 0.235 mm
- Display Modus: Passive Matrix
- Duty: 1/128 Duty
Weitere Informationen zum OLED-Modul von Raystar und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
