Ein Steckverbindersystem für alle Fälle: Die vielseitige Mini-Fit-Familie von Molex – verfügbar bei Rutronik

02.10.2024 Product News

Die Mini-Fit-Familie von Molex erweitert das Steckverbinder-Portfolio von Rutronik. Die Steckverbinder sind für eine Betriebstemperatur von -40 °C bis zu +125 °C ausgelegt und in den Konfigurationen Board-to-Board, Wire-to-Board und Wire-to-Wire erhältlich. Sie liefern bis zu 13,0 A, während die verfügbaren Optionen für Blindsteckungen und die Sicherung der Klemmenposition ein vielseitiges Steckverbindersystem schaffen. Alle Versionen sind abwärtskompatibel, was sie zu einer optimalen Lösung auch für schwierigste Designprobleme macht. Sie sind für vielfältige Anwendungen prädestiniert, wie z.B. Automotive, Industrie, Telekommunikation, Netzwerk- oder Medizintechnik. Sie sind in Nylon-Gehäusen verbaut und in Reel-, Bag oder Tray-Packaging unterwww.rutronik24.com erhältlich.

Mini-Fit arbeitet bei einer Nennleistung von bis zu 600 VAC/DC und verfügen über eine dielektrische Widerstandsfähigkeit von 2.200 VAC und einen Isolationswiderstand von 10 mΩ. Dank der Klemmenpositionssicherung mit sekundärer Verriegelungsoption reduzieren sie Montagefehler und sorgen für einen korrekten Sitz der Klemmen. Die Steckverbinder sind RoHS-konform und erfüllen die Vorgaben lt. Entflammbarkeitsrichtlinie UL 94V-0.

Spezifikationen:

Mini-Fit Sigma:

  • Besondere Stabilität des Gehäuses
  • Dichtungskappenhalter für eine hervorragende Unterstützung für die rückseitige Gummikappe
  • 30 % geringere Steckkraft für eine verbesserte Ergonomie
  • Kodierung und Polarisierung für präzises Stecken in standardmäßige Mini-Fit 4.2 Power-Steckverbinder

Mini-Fit Jr.

  • Ein- und zweireihig erhältlich
  • Durchgehend stapelbar
  • Mittelklasse-Leistungssteckverbinder mit mehr Leistung pro linearem mm2 als bei vergleichbaren Komponenten
  • Vier unabhängige Kontaktpunkte bieten redundante sekundäre Strompfade für langfristige Leistung und Zuverlässigkeit
  • Zapfenloser Anschluss für mehr Sicherheit der Klemmen

Mini-Fit Versa Color

  • Fünf Farboptionen
  • Visuelle Farbpaarung gewährleistet eine korrekte Verbindung
  • Option für Schalttafelmontage und vertikale Anschlüsse bei gleichbleibender Strombelastbarkeit

Mini-Fit Blind Mate Interface (BMI)

  • Schnittstelle für Blindverklebung: Erlaubt einen 2,54 mm Versatz in der X- und Y-Achse für alle Konfigurationen

Mini-Fit PLUS HCS

  • Crimp-Kontakte aus proprietärer Hochstromlegierung
  • Buchsen und Stecker für Mini-Fit und Mini-Fit Plus Crimp-Kontakte
  • Patentiertes Grübchendesign der Kontakte für stärkeren Halt

Anwendungsbeispiele:

  • Automotive-Industrie
  • Telekommunikation
  • Medizintechnik
  • Industrielle Automatisierung
  • Consumer Endgeräte

Weitere Informationen zur Mini-Fit-Steckverbinder-Familie von Molex und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.

Kontakt Rutronik:

Davis Angler| Senior Manager Product Marketing Connectors |  +49 7231 801 1690 | davis.angler@rutronik.com

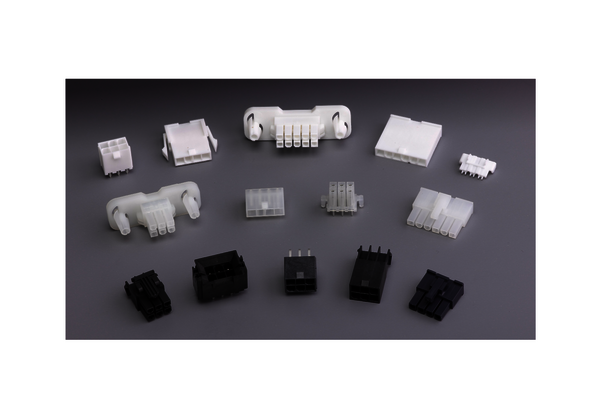

Die Mini-Fit-Steckverbinder-Familie von Molex.
