48V低速电动车辆参考设计 微出行技术加速发展

03/14/2024 Asia Knowledge Rutronik

许多国家致力实现气候目标,促使城市交通实现零排放。除了乘用汽车的电气化之外,低速电动车辆也能做出重要的贡献。

低速电动车辆(LSEV)是城市地区短距离行驶的理想选择。此外,越来越多的城市对环境保护提出了更严格的要求,例如采用交通限制区域的形式,这可能会大大促进这些车辆的发展。P&S Intelligence预测全球LSEV市场将从2017年的352亿美元增长到2025年的680亿美元。人口众多、人员密集的国家,如中国和印度将会占据最大的份额。因此,低速电动车辆的产量也在增加,例如在中国,Research In China预测在2021年至2025年期间中国低速电动车辆的产量将增加1500万辆。



微出行的多样性

低速电动车辆也属于“微出行 (micromobility)”范畴,包括各种各样的车辆。它们既可以用作商用车,也可用于城区客运。由于它们的等级低于乘用车,因此有关车辆类型批准的要求与传统乘用车有着很大的不同。

例如,LSEV包括两轮车辆 (电动滑板车、电动自行车和脚踏车),也包括两轮、三轮和四轮货运自行车。后者尤其受到服务提供商(如快递员和送货服务)以及家庭的欢迎,因为它们可以在人口稠密的市中心区域快速移动,并且提供一定的存储空间。

三轮车辆包括带挎斗的私人摩托车和小型客车,例如Piaggio Ape。它们适用于客运,例如旅游业,也用于邮政服务。

四轮车型包括电动四轮车、小型电动汽车(如Renault Twizy)和小型电动货车。根据实际尺寸和设计,它们可用于各种商业和个人交通应用。



小型LSEV的性能、速度和续航里程

根据车辆类别的不同,低速电动车辆可以达到不同的速度和额定功率。微型车和低速两轮车的最高速度可达25公里/小时,它们的额定功率通常为1千瓦。较大型两轮车和三轮车的最大额定功率通常为 4 千瓦,最高速度可达45公里/小时。低速四轮车也能够以这一最高速度行驶,但其额定功率可高达 6 千瓦。而重型四轮车的最高速度可达90公里/小时,额定功率为15千瓦。低速电动车辆的续航里程因其输出功率而异,许多电动车一次充电可行驶约150公里。



低速电动车辆应用的参考设计

基于上述原因,儒卓力汽车业务部门 (ABU) 看到了低速电动车辆的巨大潜力。继成功开发出800 VDC和50 A双向HV开关参考设计后,儒卓力目前正与威世紧密合作,为配备48 V电气系统的低速电动车辆开发样品应用。这些应用包括用于48V电池系统的车载充电器 (OBC) 和牵引逆变器。设计重点是转换器的效率、低安装高度的紧凑型设计,以及汽车等级品质。



车载充电器

车载充电器的最大充电功率为3.6千瓦,其关键部件是新型VS-ENM040M60P电源模块、优化的功率因数校正(PFC)线圈,以及专为此应用开发的脉冲变压器。电源模块集成了一个半控输入整流器、一个二极管和一个用于功率因数校正的 MOSFET,以及用于脉冲变压器的半桥。使用的封装是威世的 EMIPAK-1B,与采用分立半导体的结构相比,它能够实现更高的功率密度,其压入式触点可确保快速组装,并与印刷电路板牢固连接。



无源组件也发挥着重要的作用,因为它们的特性是决定电路效率的关键因素。威世Custom Magnetics 的 MTBB133971 等集成式LLC变压器用作脉冲变压器,并且集成了谐振电感器。



牵引逆变器

牵引逆变器的额定功率为15千瓦,短期峰值功率为25千瓦。功率半导体采用威世的N沟道汽车 TrenchFET (PowerPAK 8x8L反向封装)。这款顶部冷却封装能够直接与散热器进行热耦合,而不是通过PCB进行冷却。这样可以降低热阻并改善散热效果。



总结

全新低速电动车辆参考设计为硬件开发人员提供了设计模板,能够显着缩短自有电路设计的上市时间。通过使用最新的高性能组件,客户能够以低成本实现高功率密度电路。



低速电动汽车的优势一览

对于开发者/供应商

•安全法规更宽松

•与 400V 和 800V 车辆相比,电机和电子元件的成本更低

•与 400V 和 800V 车辆相比,组件可靠性更高

•无高压风险



对于用户

•通过标准插座轻松充电

•方便市区短途出行

•需要较小的停车空间

•对气候环境影响较小

•可在某些环境保护区域驾驶



作者:儒卓力汽车业务部门(ABU)业务开发经理Salvatore Potestia和产品销售经理Ralf Hickl

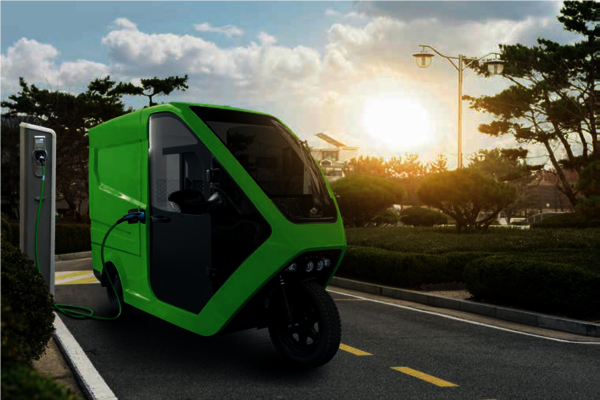

为了满足日益增长的需求,未来数年中国低速电动汽车的产量将会大幅增加 (图片来源:Scharfsinn/Shutterstock)

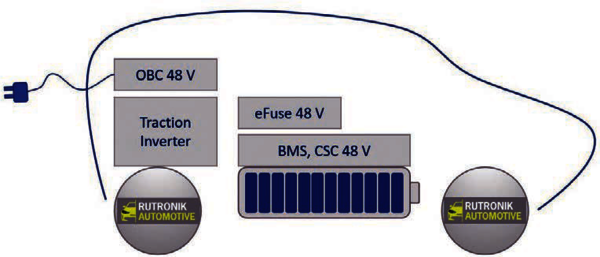

LSEV中的电子功率应用 (图片来源:儒卓力)

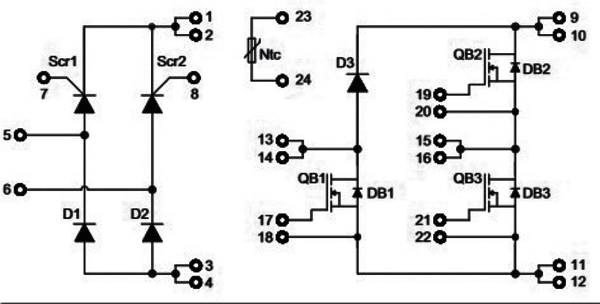

威世VS-ENM040M60P电源模块中的组件 (图片来源:威世)
