nRF9151 SiP

SiP mit geringem Stromverbrauch und integriertem LTE-M/NB-IoT- und DECT-NR+-Modem, NTN und GNSS

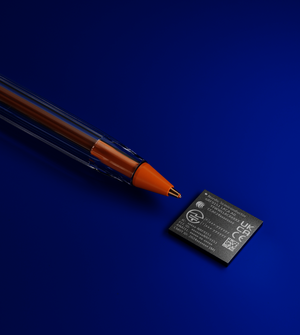

Das System-in-Package (SiP) nRF9151 von Nordic Semiconductor ist eine hochintegrierte, stromsparende Lösung, die für zellulare IoT- und DECT NR+-Anwendungen entwickelt wurde. Es vereint einen leistungsstarken Anwendungsprozessor, fortschrittliche Sicherheitsfunktionen und ein flexibles Multimode-Modem in einem kompakten Formfaktor.

Das Herzstück des nRF9151 bildet ein 64-MHz-Arm®-Cortex®-M33-Prozessor für Benutzeranwendungen, der mit 1 MB Flash-Speicher und 256 KB RAM ausgestattet ist. Dieser Prozessor wird durch die Arm TrustZone®-Technologie und Arm CryptoCell™ 310 unterstützt, die einen robusten Systemschutz und eine sichere Schlüsselverwaltung für sichere IoT-Implementierungen bieten.

Das SiP integriert ein Multimode-LTE-M/NB-IoT-Modem, das mit 3GPP Release 14 kompatibel ist und sowohl den Cat-M1- als auch den Cat-NB1/NB2-Standard unterstützt. Es unterstützt außerdem DECT NR+, einen nicht-zellulären 5G-Funkstandard, und GNSS (GPS/QZSS) für die Positionsbestimmung. Das Modem deckt einen breiten Frequenzbereich ab (700–2200 MHz für LTE, 915 MHz und 1,9 GHz für NR+) und ermöglicht so einen weltweiten Betrieb. Das SiP unterstützt auch Non-Terrestrial Networks (NTN) für eine globale Abdeckung. Der nRF9151 unterstützt sowohl die Ausgangsleistung der Leistungsklasse 3 (23 dBm) als auch der Leistungsklasse 5 (20 dBm) und bietet damit Flexibilität für batteriebetriebene Designs.

Ein wesentlicher Vorteil des nRF9151 ist sein hoher Integrationsgrad: Er umfasst einen integrierten PMIC, passive Bauelemente und einen Quarz und unterstützt integrierte SIM-Lösungen wie nuSIM und SoftSIM. Das SiP ist für den weltweiten Einsatz vorzertifiziert und wird in einem kompakten 11 x 12 x 1 mm großen LGA-Gehäuse geliefert, das 20 % kleiner ist als sein Vorgänger, das nRF9160.

Der nRF9151 ist für eine Vielzahl von IoT-Anwendungen konzipiert, darunter Asset-Tracking, Smart Metering, industrielle Überwachung und vieles mehr. Er wird durch das nRF Connect SDK und die Entwicklungskits von Nordic unterstützt, die eine schnelle Prototypenerstellung und Entwicklung ermöglichen.

Anwendungen

Asset Tracking
Smart Metering
Smart City
Smart Agriculture
Predictive Maintenance
Portable Medical Devices
Industry 4.0

Wichtigste Merkmale

Vollständig integriertes SiP mit 64 MHz Arm® Cortex-M33 und Multimode-LTE-M/NB-IoT-Modem mit DECT NR+ Unterstützung und GNSS
Unterstützung für LTE-Bänder von 700 bis 2.200 MHz
Leistungsklasse 5 20 dBm
Leistungsklasse 3 23 dBm
Unterstützung für 1,9 GHz NR+-Band
Zertifiziert für den weltweiten Einsatz
Spezielle programmierbare Anwendung
Prozessor und Speicher
1 MB Flash + 256 KB RAM
Arm® TrustZone + Arm® CryptoCell 310

Entdecken Sie nRF9151 SiP

Getting started:

Der nRF9151 wird mit mehreren Entwicklungstools geliefert – dem nRF9151 Development Kit, dem neu erschienenen nRF9151 SMA Development Kit und der Multisensor-Prototyping-Plattform Thingy:91X.

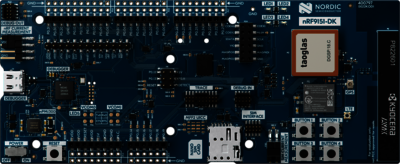

Das nRF9151 DK ist ein vorzertifiziertes Einplatinen-Entwicklungskit für das nRF9151 SiP, das LTE-M, NB-IoT, GNSS und DECT NR+ unterstützt. Es verfügt über globale Antennen, Arduino Uno-Kompatibilität, vom Benutzer programmierbare LEDs und Tasten, einen integrierten SEGGER J-Link-Debugger, SIM-Kartenunterstützung und eignet sich ideal für die schnelle Prototypenerstellung und Bewertung von zellularen IoT-Anwendungen.

Entdecken Sie das nRF9151 Development Kit

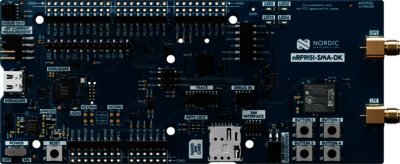

Das nRF9151 SMA DK ist ein spezielles Entwicklungskit für HF-Ingenieure und fortgeschrittene Anwender, das maximale Flexibilität für Tests im Bereich Mobilfunk-IoT, NR+ und NTN bietet. Es ersetzt interne Antennen durch SMA-Anschlüsse für den Einsatz externer Antennen oder Laborgeräte und wird mit leistungsstarken Antennen geliefert. Das Kit bietet vollständigen GPIO-Zugriff, Arduino Uno Rev3-Kompatibilität, vom Benutzer programmierbare LEDs und Tasten, Dual-SIM-Unterstützung mit Test-IoT-SIMs und integriertes SEGGER J-Link für Programmierung und Debugging.

Entdecken Sie das nRF9151 SMA Development Kit

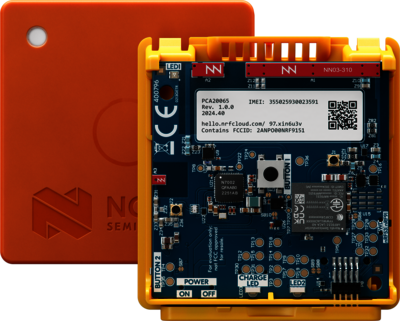

Das Nordic Thingy:91X ist eine batteriebetriebene Prototyping-Plattform, die auf dem nRF9151 SiP basiert und LTE-M, NB-IoT, DECT NR+, GNSS, Wi-Fi (über nRF7002) und Bluetooth LE (über nRF5340) unterstützt. Es verfügt über eine Reihe von Umwelt- und Bewegungssensoren, vom Benutzer programmierbare Tasten und LEDs und eignet sich ideal für die schnelle Entwicklung von Mobilfunk-IoT- und Asset-Tracking-Anwendungen.

Entdecken Sie das Thingy:91X
