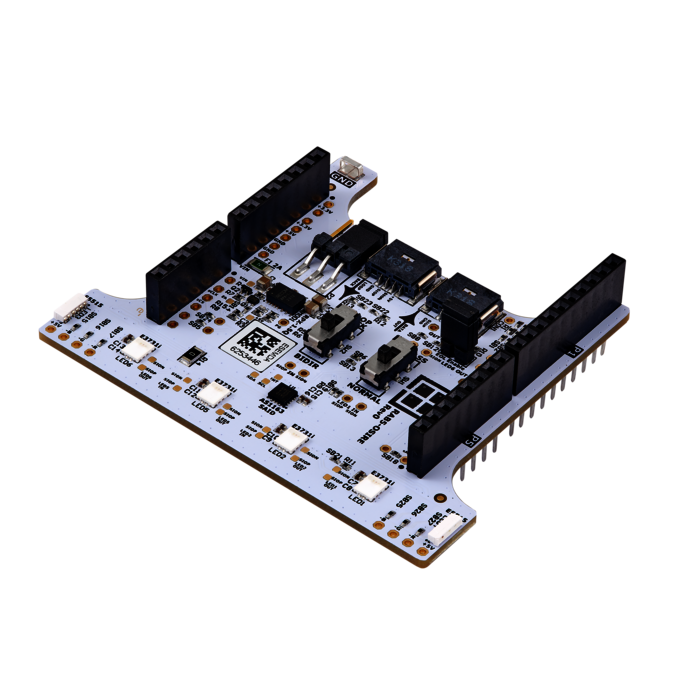

Rutronik Adapter Board – RAB5 OSIRE

LED-Anwendungen revolutionieren: Vom Fahrzeuginnenraum bis zur Industrie 4.0

Der Markt für LEDs deckt ein breites Anwendungsspektrum ab – von der Fahrzeuginnenbeleuchtung bis hin zu verschiedenen industriellen Anwendungen. Im Automobilbereich spielen LEDs eine entscheidende Rolle für maximale Ästhetik und Funktionalität des Innenraums. Industrielle Anwendungen sind ebenso vielfältig und umfassen die sog. Smart Factory, automatisierte Produktionslinien und intelligente Beleuchtungssysteme, die sich an Echtzeitdaten ausrichten. Diese Fortschritte sind wesentlich für Rahmenbedingungen der Industrie 4.0, wo LEDs eine Schlüsselrolle rund um effiziente, anpassungsfähige und nachhaltig gestaltete Produktionsumgebungen spielen. Herausforderungen wie Energieeffizienz, Integration in das IIoT und die Aufrechterhaltung einer hohen Leistung unter verschiedenen Bedingungen erfordern eine verlässliche LED-Technologie.

Fortschrittliche LED-Lösungen: Mit OSIRE® LEDs von ams OSRAM

Das Adapter Board RAB5 setzt als Schlüsselkomponente auf OSIRE® LEDs von ams OSRAM. Die LED-Serie ist für die dynamische Umgebungsbeleuchtung konzipiert und bietet durch individuell adressierbare Chips maximale Flexibilität bei der Farb- und Treiberauswahl. Darüber hinaus ermöglicht die benutzerfreundliche GUI von ams OSRAM eine einfache Programmierung jeder einzelnen LED, was optimale Benutzerfreundlichkeit und Anpassbarkeit garantiert.

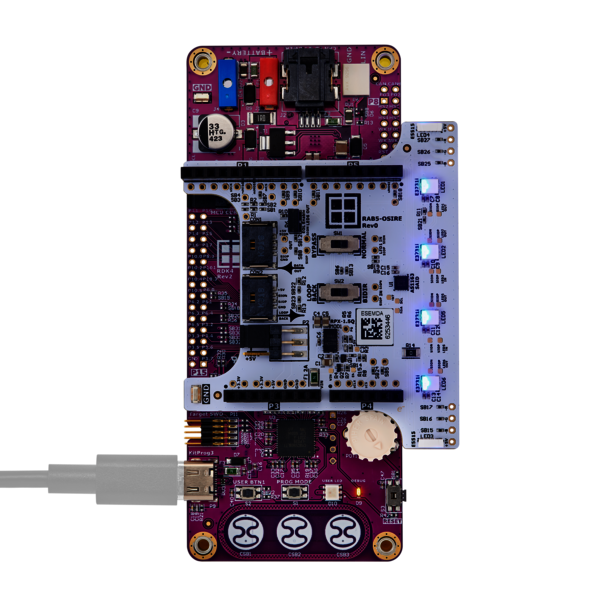

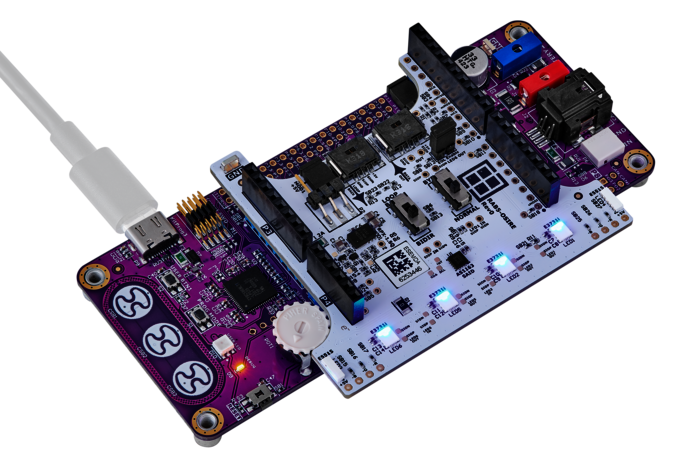

Die Kombination des Adapter Boards RAB5 mit dem Base Board RDK4 ist dank des auf dem RDK4 integrierten Automotive-Mikrocontrollers besonders attraktiv für Automotive Interior-Entwickler. Der Automotive-Mikrocontroller PSoCTM 4100S Max von Infineon mit einem kostengünstigen Arm® Cortex® M0+ Core vervollständigt dieses Setup und ermöglicht eine nahtlose Integration und einfache Programmierung.



„Mit unserem RAB5 profitieren Sie von einer Entwicklungsumgebung, um Anwendungen zu testen, die auf High-Performance LEDs setzen.“

– Stephan Menze, Head of Global Innovation Management bei Rutronik

Zielmärkte und Anwendungen für LEDs auf Basis von OSIRE®:

  • Innen- und Umgebungsbeleuchtung (z. B. für Automobil-, Bahn- und Smart Home-Anwendungen)
  • Bedienelemente mit RGB (z. B. für Automobil-, Industrie- und Smart-Home-Anwendungen)

Vorteile von OSIRE®:

  • Hochpräzise optische Kalibrierungsdaten für alle LEDs
  • Dynamische Farbsteuerung und Animationen
  • Kein Flackern, bis zu 1kHz PWM
  • AEC-Q-qualifiziert für Automobilanwendungen

Komponenten:

Beschreibung::

OSIRE® E3731i

ams OSRAM Automotive smart RGB LEDs.

OSIRE® E5515

ams OSRAM Automotive side-looker RGB LEDs.

AS1163

ams OSRAM Stand-alone intelligent driver.

RPX-1.5Q

RECOM Automotive DC/DC 1.5 Amp Converter.

DMN33D8LTQ, DMP31D7LTQ

Diodes Inc. Automotive MOSFETs.

Arduino Connectors

Adam Tech RS1-A5-xx-SGM-.394-HT.

JS202011JCQN

C&K Switches slide switch.

Passive components from Samsung EM, Yageo, AVX and ASJ.



Maximale Leistung mit OSIRE® LEDs

Die OSIRE®-Serie von ams OSRAM ist eine fortschrittliche LED-Technologie. Die intelligenten LEDs können individuell programmiert werden und bieten so eine unvergleichliche Anpassung und Kontrolle. Dank integrierter Algorithmen und eines eingebauten Temperatursensors behalten die LEDs ihre hohe Qualität und das unabhängig vom Temperatureinfluss. Beeindruckend ist, dass bis zu 1.000 LEDs an einen einzigen Bus angeschlossen werden können, um die Skalierbarkeit für verschiedene Anwendungen zu ermöglichen. Das Adapter Board RAB5 wurde mit einem klaren Fokus auf Hochleistungs-LEDs entwickelt.

Profitieren Sie mit dem Rutronik Adapter Board RAB5 von einer Entwicklungsmöglichkeit für Innenraum- und Ambientelichtanwendungen und Bedienelementen mit RGB. Der vielseitige Ansatz von Rutronik System Solutions eröffnet dank der Arduino Schnittstelle und der Kombination verschiedener Boards eine Vielzahl an Evaluierungsmöglichkeiten.

Eine Entwicklungsumgebung für unzählige Automotive- und Industrie-Applikationen

Durch eine Arduino-Schnittstelle lässt sich das Adapter Board RAB5 ganz einfach mit anderen Base Boards und Adapter Boards von Rutronik System Solutions kombinieren. Das modulare Konzept ermöglicht eine Vielzahl von Ansätzen, um Ihr Entwicklungsprojekt schnell, kostengünstig und einfach, aber dennoch technisch anspruchsvoll zu realisieren. Mit den Testmöglichkeiten von LEDs mit dem Adapter Board RAB5 in Verbindung mit dem Automotive-Mikrocontroller von Infineon auf dem RDK4 steht Ihnen eine leistungsfähige und vielseitige Entwicklungsumgebung für Automotive-Applikationen bereit.

Diese Flexibilität vereinfacht nicht nur den Entwicklungsprozess, sondern erhöht auch das Innovationspotenzial mit verschiedenen Kombinationen und Konfigurationen. In Kombination mit dem Base Board RDK4 ist das Adapter Board RAB5 besonders für die Entwicklungen von Motorsteuerungsanwendungen im Automobilbereich prädistentiert und ermöglicht das Testen präziser Steuerungen und fortschrittlicher Beleuchtungslösungen. Die skizzierte Kombination aus RDK4 mit RAB5 bringt die Stärken beider Boards zusammen und bietet eine umfassende Plattform für vielfältige Entwicklungs- und Testszenarien von Automobilanwendungen.

Vorteile des RAB5:

  • Integrierter Temperatursensor für LEDs zur vollständigen Kompensation aller drei Farben
  • Komplett offenes Protokoll, keine Lizenzkosten
  • Inkludierte Auto-Adressierung
  • Im IC integrierte Diagnose und Fehlererkennung
  • Arduino-Schnittstelle zur einfache Kombination, z. B. mit dem RDK4 von Rutronik System Solutions
  • Alle Komponenten sind Teil des Rutronik-Portfolios
