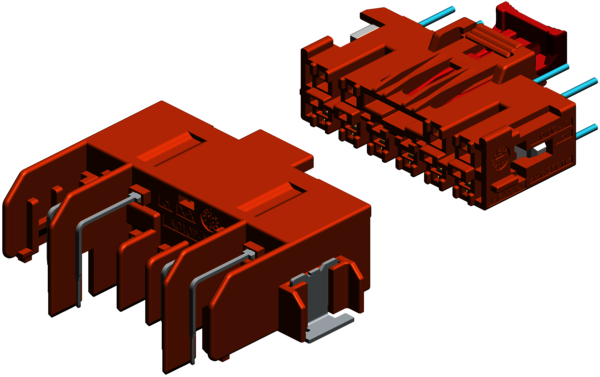

Die Steckverbinder sind in 10- und 14-poligen Varianten verfügbar und erfüllen vollständig die Anforderungen der IEC 60664-1 inklusive optimierter Kriech- und Luftstrecken. Je nach Design stehen MX80-kompatible Crimpkontakte oder 0,63-mm-EU-Terminals mit Standard-Stiftleiste zur Auswahl – ein Vorteil für flexible OEM-Designs. Optional bietet ein CPA (Connector Position Assurance) zusätzliche Verriegelungssicherheit.
Dank der geprüften Automobilstandards USCAR-2, USCAR-37, LV214 und LV215 eignen sich die MY05-Stecker ideal für den Einsatz in rauen Fahrzeugumgebungen. Der Temperaturbereich reicht von –40 °C bis +125 °C. Zur Wahl stehen gerade und rechtwinklige Through-Hole-Pin-Header, die für Pin-in-Paste-/Reflow-Prozesse optimiert sind.
Typische Einsatzgebiete sind BMS-Verbindungen zwischen BMU, BCU und Zellmodulen, Hochvolt-Sensorik, Steuerleitungen sowie Next-Gen-EV-Plattformen. Auch in HV-Industrieanwendungen kommen die kompakten, bis 1.000 V DC ausgelegten Steckverbinder zum Einsatz.
Wichtigste Benefits im Überblick
- Nennspannung 1.000 VDC, Prüfspannung 4.800 VDC
- Kompakte Hochvolt-Bauform mit optimierten Kriech- und Luftstrecken nach IEC 60664-1
- Varianten mit und ohne CPA
- 10- und 14-polige Ausführungen
- Kompatibel mit MX80-Terminals und 0,63-mm-EU-Terminals
- Rechte und gewinkelte Pin-Header, Pin-in-Paste-fähig
- Getestet nach USCAR-2, USCAR-37, LV214, LV215
Typische Einsatzbereiche
- Batteriemanagementsysteme (BMS) für EV-Batteriepacks
- Verbindung von BMU, BCU und Zellmodulen
- Hochvolt-Sensorik und Steuerleitungen
- 800 - 1.000-V-EV-Plattformen
- Hochvolt-Industrieanwendungen
Weitere Informationen zur MY05 Series von JAE und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
