Türchen 19 – Panasonic PAN B611-1x Module
Panasonic PAN B611-1X Modul – Bluetooth 6-Modul der nächsten Generation auf Basis des nRF54L15
Bluetooth 6-Modul der nächsten Generation mit einem hybriden Design aus Castellated-Löchern und LGA-Footprint für kostengünstige, leistungsstarke Bluetooth Low Energy-Anwendungen
Das Panasonic PAN B611-1x ist ein Bluetooth 6 Low Energy (LE)-Modul, das auf dem Einchip-Controller Nordic nRF54L15 basiert.
Es ist mit einer integrierten Chipantenne und einem RF-Bodenpad erhältlich. Der All-in-One-SoC umfasst eine Obermenge der wichtigsten Funktionen der nRF54-Serie und bietet mehr Leistung und Speicher bei minimalem Stromverbrauch. Darüber hinaus ist das Modul PAN B611-1C aufgrund seines extrem niedrigen Stromverbrauchs die ideale Wahl für batteriebetriebene Geräte. Das kleine Design mit hybriden Castellated Holes und LGA-Footprint bietet die Möglichkeit einer optischen Ausgangsprüfung, 2-Lagen-Designs und schneller Prototypenerstellung mit Handlöten, während bei Bedarf noch mehr GPIOs auf der Unterseite zur Verfügung stehen.
Die Lösung soll für CE RED, FCC, ISED und MIC zertifiziert werden.
Das Modul ist in drei Versionen erhältlich
Economy: Bluetooth 6 & 802.15.4-Modul auf Basis von nRF54L15, mit integrierter Chipantenne für den Einsatz in Anwendungen wie:
- Intelligente Beleuchtung
- Haushaltsgeräte
- Industriesensoren
Standard: Bluetooth 6 & 802.15.4-Modul auf Basis von nRF54L15, mit integrierter Chipantenne und integriertem Slow-Clock für den Einsatz in Anwendungen wie:
- Medizinische Geräte
- Wearables
- Energiemanagement
Premium: Bluetooth 6- und 802.15.4-Modul auf Basis des nRF54L15 mit integrierter Chipantenne, integriertem Slow-Clock und zusätzlichem 4-MB-Flash-Speicher für den Einsatz in Anwendungen wie:
- Maschinelles Lernen
- Matter-Anwendungen
Funktionen auf einen Blick
- Spannungsbereich von 1,7 V bis 3,6 V
- Integrierte Chipantenne, später auch Bottom-Pad-Antenne
- 128 MHz Arm Cortex-M33-Prozessor
- 1,5 MB NVM und 256 kB RAM
- Verfügbare Peripheriegeräte: GPIOs (32), High-Speed-SPI/UART, 4x SPI/UART/TWI, PDM, I2S, PWM, QDEC, ADC
Weitere Anwendungsbeispiele
- IIoT und Internet of Everything
- Industrie 4.0
- Automatisierung
- Medizin
- Fortschrittliche Robotik
- Fortschrittliche Messungen, Verarbeitung und Analyse, KI
Erste Schritte

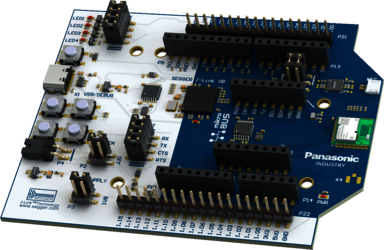

PAN B611-1C Evaluation Board
- Arduino-Schnittstelle, konfigurierbar als Shield oder Board
- mikroBUS-Schnittstelle
- Alle GPIOs über Pin-Header zugänglich
- Leistungsmessschnittstelle
- Segger J-Link On-Board-Debugger
- Virtueller COM-Port über Segger J-Link On-Board-Debugger
- Peripheriegeräte können für Anwendungen mit geringem Stromverbrauch deaktiviert werden
- 4x Benutzertasten, 4x Benutzer-LEDs
- FPC-Anschluss für NFC-Antenne (Antenne im Lieferumfang enthalten)
- Kompatibel mit nRF Connect SDK-Projekten
Teilnehmen und Gewinnen!
Wie funktioniert das Gewinnspiel?
Sie können einen Chipolo LOOP oder CARD und ein Nordic DevKit Ihrer Wahl stellvertretend für Ihr Unternehmen gewinnen.
Um teilzunehmen, wählen Sie aus, welchen Chipolo-Finder und welche Nordic-Boards Sie gewinnen möchten (Sie können mehrere Optionen auswählen und das Los entscheidet, welche Sie erhalten).
Füllen Sie jetzt das Formular aus und mit etwas Glück erhalten Sie Ihr Wunschpaket aus Chipolo & Nordic DevKit:
Registrierungsformular
Leider ist der Gewinnspielzeitraum bereits abgelaufen. Entdecken Sie die Produkte in unserem Shop und wenden Sie sich an unsere Nordic Experten.
Erfahren Sie mehr über die Gewinne
Nordic Semiconductor, ein weltweit führender Anbieter von Ultra-Low-Power-Wireless-Technologien und langjähriger Partner von Rutronik, bietet Ihnen die Möglichkeit, eine seiner Entwicklungshardware zu gewinnen. Nehmen Sie an unserem Adventskalender teil und entdecken Sie die Welt von Power Management, Bluetooth Low Energy, Wi-Fi und Cellular IoT.
nRF54L15-DK
Das nRF54L15 DK (Entwicklungskit) verfügt über den drahtlosen SoC (System-on-Chip) nRF54L15 und kann die drahtlosen SoCs nRF54L10 und nRF54L05 emulieren. Das kostengünstige DK stellt Entwicklern alle Funktionen auf einer einzigen Platine zur Verfügung.
nRF54LM20-DK
Das nRF54LM20-DK ist ein Entwicklungskit für den drahtlosen SoC nRF54LM20A, der Bluetooth LE, Matter, Aliro, Thread, Zigbee und proprietäre 2,4-GHz-Protokolle (bis zu 4 Mbit/s) unterstützt.
nPM1304-EK
Das nPM1304-Evaluierungskit für den nPM1304, einen hochentwickelten Power Management IC (PMIC) mit Batterieladefunktion und einzigartigen Systemverwaltungsfunktionen wie präziser Ladezustandsanzeige, Watchdog- und Boot-Timer, Ship- und Hibernate-Modus und vielem mehr.
nPM1300-EK
Das nPM1300 Evaluation Kit (EK) ist eine Hardwareplattform zur Bewertung und Konfiguration des nPM1300 Power Management IC (PMIC) durch codefreie Integration mit der nPM PowerUP Desktop-Anwendung.
nPM2100-EK
Das nPM2100 Evaluation Kit (EK) ist eine Hardwareplattform zur Bewertung und Konfiguration des nPM2100 Power Management IC (PMIC), der für nicht wiederaufladbare Batterien entwickelt wurde und eine nahtlose, codefreie Konfiguration über die nPM PowerUP Desktop-App ermöglicht.
Power Profiler Kit 2
Das Power Profiler Kit II (PPK2) ist ein eigenständiges Gerät, das Ströme von unter einem Mikroampere bis zu 1 Ampere auf allen Nordic DKs sowie auf externer Hardware messen und optional liefern kann.
nRF7002-DK
Das nRF7002 DK ist das Entwicklungskit für die Wi-Fi 6-Begleit-ICs nRF7002 und nRF7001. Es enthält alles, was Sie benötigen, um mit der Entwicklung auf einem einzigen Board zu beginnen. Das DK verfügt über einen Multiprotokoll-System-on-Chip (SoC) nRF5340 als Host-Prozessor für den nRF7002.
nRF9151-DK
Das nRF9151 DK ist ein kostengünstiges, vorzertifiziertes Einplatinen-Entwicklungskit zur Evaluierung und Entwicklung des nRF9151 System-in-Package (SiP) für LTE-M, NB-IoT, GNSS und DECT NR+. Es verfügt über eine dedizierte LTE-M-, NB-IoT- und DECT NR+-Antenne, die eine Vielzahl von Frequenzbändern für den weltweiten Einsatz unterstützt.
Thingy:91 X
Das Nordic Thingy:91 X ist eine batteriebetriebene Prototyping-Plattform für zelluläres IoT auf Basis des nRF9151 System-in-Package (SiP), das LTE-M, NB-IoT, GNSS und NR+ unterstützt und für den weltweiten Einsatz zertifiziert ist. Es ist die ideale Plattform für die schnelle Entwicklung eines Prototyps für jedes zelluläre IoT-Konzept und eignet sich besonders für Anwendungen zur Bestandsverfolgung. Nordic Thingy:91 X ermöglicht die Standortverfolgung über Mobilfunk (MCELL und SCELL), WLAN oder GNSS in Kombination mit den nRF Cloud Location Services.
Darüber hinaus haben Sie die Chance, einen Finder von unserem Kunden Chipolo zu gewinnen. Bei diesem Produkt handelt es sich um einen leichten, wasserfesten Gegenstandssucher, der Ihnen helfen soll, Ihre vermissten Wertgegenstände zu finden.
Chipolo LOOP
Ein wiederaufladbarer Tracker mit einer flexiblen Silikonschlaufe zur einfachen Befestigung. Genießen Sie die Freiheit universeller Kompatibilität mit Apple "Wo ist?" oder Google "Mein Gerät finden".
Chipolo CARD
Ein dünner, wiederaufladbarer Tracker, der perfekt in Ihr Portemonnaie passt. Dezent schlank und dennoch beeindruckend laut hilft Ihnen die CARD, Ihre wichtigsten Gegenstände im Blick zu behalten. Universell kompatibel mit Apple "Wo ist?" oder Google "Mein Gerät finden".
